Камера сборная одностороннего обслуживания

Серии КСО-299

Камера сборная одностороннего обслуживания КСО-299M предназначены для приема и передачи электрической энергии переменного трёхфазного тока промышленной частоты 50 Гц и номинальным напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

КСО-299М применяются в качестве распределительных устройств напря-жением 6 и 10 кВ трансформаторных подстанций, в том числе комплектных и контейнерных, в распределительных устройствах электростанций и подстанций энергосистем, промышленных предприятий, в газовой и нефтедо-бывающей промышленности, а также на железнодорожном транспорте.

Камеры сборные одностороннего обслуживания, серии КСО-299М явля-ются малогабаритным распределительным устройством внутренней установ-ки в металлическом дугоустойчивом корпусе с воздушной изоляцией и имеют одиночную систему шин. Расположение сборных шин выполнено в горизонтальной и вертикальной плоскостях.

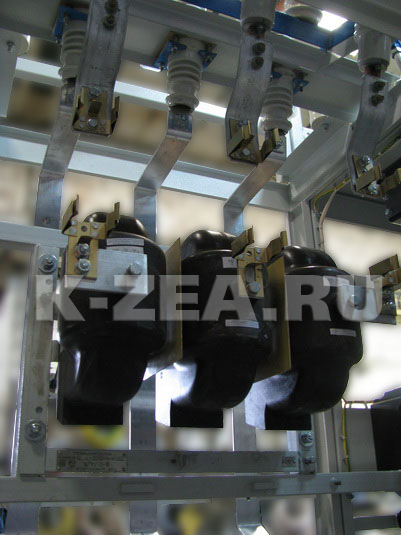

Шкафы КСО-299М представляют собой жесткую сварную металлическую конструкцию, в которую встроены аппараты и приборы главной цепи с элементами их электрического соединения - токоведущими шинами.

Малогабаритное исполнение конструкции КСО, с использованием современ-ной коммутационной аппаратуры и микропроцессорных модулей управления и защиты, позволяет применять ячейки в распределительных устройствах и трансформаторных подстанциях общепромышленного назначения, а также в мобильных зданиях блочно-модульной конструкции для нужд нефтегазовой промышленности.

Краткая техническая характеристика

Обратите внимание !!!

• отличительной особенностью данной камеры КСО является однорядное расположение рукояток приводов разъединителей, и размещение отсека клеммных зажимов с кабельным каналом над дверью, что дает более удобный доступ для обслуживания высоковольтного оборудования при малых габаритах ячейки КСО;
• отсек вторичных цепей выполнен в виде отдельного экранированного блока, вмонтированного в дверь ячейки, и обслуживается с лицевой стороны панели, что совместно с комплектом электрических и механических блокировок исключает доступ в высоковольтный отсек без потребности обслуживания силового оборудования.
• при малых габаритах ячейки размер отсека вторичных цепей позволяет применять как микропроцессорную, так и релейную защиту;

Сроки исполнения заказа от 20 дней.
