Блочно-модульное здание

Типа БМЗ

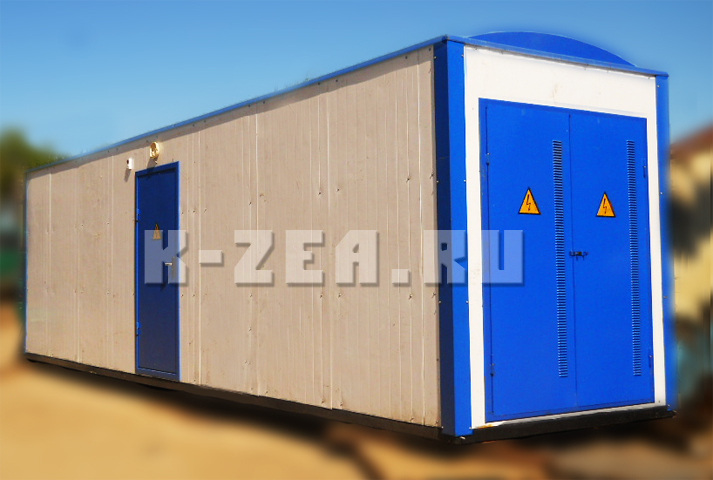

bmzБлочно-модульные здания предназначены для временного размещения, работы и отдыха бригад нефтяных, газовых компаний, геологичесaких партий, строительных организаций или для установки оборудования.
Модульные здания устанавливаются на подготовленную ровную поверхность (дорожные плиты, бетонные блоки, сваи и т.д.), используются как отдельно стоящее здание, так и сблокированные между собой (горизонтально и вертикально, до 2-х этажей)

Блочно-модульные здания предназначены для размещения:


  • комплектных трансформаторных подстанций;
  • распределительных устройств высокого напряжения;
  • распределительных устройств низкого напряжения;
  • дежурного или обслуживающего персонала.

Здания собираются из отдельных блок-модулей. Здание, состоящее из одного модуля, при поставке полностью готово к эксплуатации. Здания, состоящие из двух и более модулей (сборно-разборные здания), требуют монтажа на месте установки. Количество модулей определяется заказчиком согласно технического задания, проекта.



Технические параметры БМЗ


    • Цельносварная конструкция, обеспечивающая высокую механи-ческую прочность здания.
    • Габариты одномодульного здания, мм: ширина - 4000max; длина - 15000max; высота - зависит от ширины здания (3550max); много-модульных - длина до 15000max; ширина - не ограничена.
    • Отопление блока - электрическое (конвекционное или инфра-красные нагреватели). Предусмотрено автоматическое управле-ние электрообогревателями от датчика температуры. Температура внутри помещения +5 ... +25°С.
    • В помещении предусмотрено рабочее, аварийное и ремонтное ос-вещение (люминисцентное, либо светодиодное), напряжением 220В, частотой 50Гц. Для уличного освещения над входами в блок применяются светильники со степенью защиты IP54 с фотодатчи-ком. Светильники аварийного освещения устанавливаются с авто-номным источником питания.
    • Вентиляция зданий естественная, либо принудительная по требо-ванию. Жалюзи вентиляционных отверстий снабжены плотно за-крывающимися дверцами.
    • Помещение БМЗ оборудовано пожарно-охранной сигнализацией согласно НПБ 110-03. Предусмотрены пожарные дымовые изве-щатели типа ИП 212-3СМ с выводом на клеммную коробку.
    • Маслосборник, объемом не менее 20% объема масла трансформа-тора, монтируется в основании блока, комплектуется устройством для слива масла.
    • Маслосборник, объемом 1,2 объема масла трансформатора, монтируется в основании блока, комплектуется устройством для слива масла.
    • По требованию заказчика в комплект поставки может быть включен полный комплект частей площадок обслуживания, площадки для закатки трансформаторов.
    • В заводской поставке предусмотрен полный комплект промаркированных кабелей и проводов для междушкафных и междублочных соединений, включая обвязку кроссового шкафа.
    • Внутриблочные межшкафные соединения выполняются на заводе в полном объеме.
    • В БМЗ установлены дополнительные защитные средства безопас-ности в соответствии с действующими инструкциями по технике безопасности.
    • Крыша блок - модулей двускатная двойная, либо арочного типа. Утепление БМЗ выполняется на основе базальтового волокна. Расчетный срок службы зданий не менее 20 лет.
    • Категория помещения по взрывопожарной и пожарной Степень огнестойкости II по СНиП 21-01-97.
    • Сейсмостойкость не менее 6 баллов;
    • Безопасности (согласно НПБ 105-03)-В3 (В4);
    • Климатические условия эксплуатации:

- температура окружающего воздуха - от -60°С до +55°С;
- относительная влажность воздуха - до 80% при +15°С;
- климатическое исполнение и категория размещения, УХЛ1.

Сроки исполнения заказа от 20 дней.
